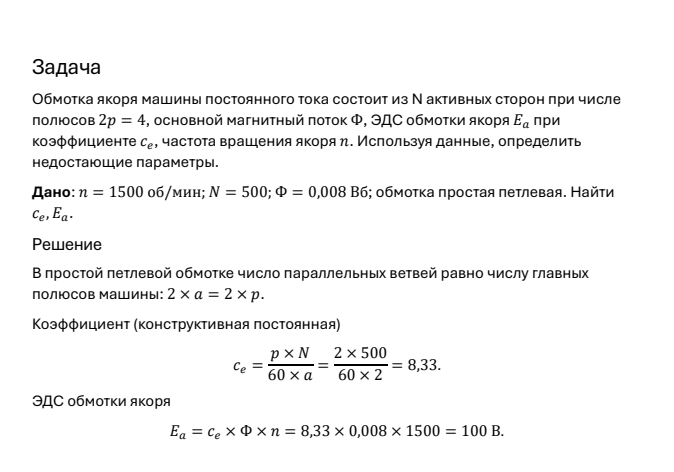

Обмотка якоря машины постоянного тока состоит из \(N\) активных сторон при числе полюсов \(2\times p=4\), основной магнитный поток \(\rm{Ф}\), ЭДС обмотки якоря \(E_a\) при коэффициенте \(c_e\), частота вращения якоря \(n\). Используя данные, определить недостающие параметры.
Дано: \(n=1500\rm\;об/мин\); \(N=500\); \(\rm{Ф=0,008\;Вб}\); обмотка простая петлевая. Найти \(c_a\), \(E_a\).
В простой петлевой обмотке число параллельных ветвей равно числу главных полюсов машины: \(2\times a=2\times p\).
Коэффициент (конструктивная постоянная)
\(c_e=\dfrac{p\times N}{60\times p}=\dfrac{2\times 500}{60\times 2}=8,33\).
ЭДС обмотки якоря
\(E_a=c_a\times\rm{Ф}\times n=8,33\times 0,008\times 1500=100\;\rm{В}\).
